Промышленный обогрев оборудования обычно обсуждают после зимнего сбоя: привод перестал работать штатно, возле наружного трубопровода появился лёд, резервуар долго выводится на рабочий режим или остановилась линия из-за замерзания жидкости. Первая реакция понятна: найти нагревательный кабель, закрепить его на проблемном узле и подключить к питанию. Но технический вопрос возникает раньше покупки. Что именно не работает при охлаждении и какие температуры допустимы для конкретного механизма, материала и технологической среды?
Для российского предприятия с сезонными перепадами температуры это не мелочь. Оборудование иногда находится под навесом, внутри неотапливаемого ангара, на открытой площадке или на границе тёплого цеха и холодного склада. Внешне похожие металлические корпуса могут выполнять разные функции. Трубопровод с водой, насос, редуктор, электродвигатель, ёмкость с раствором и приборный шкаф нельзя нагревать по одной схеме. Требуется установить причину сбоя, проверить ограничения изготовителя и согласовать решение с эксплуатацией.
Зимняя остановка линии: почему «поставить кабель» ещё не техническое задание
Представим небольшое производство в центральной России. В рабочее время оно использует технологическую жидкость, которая подаётся из закрытой ёмкости в цех. Часть труб проходит через наружную стену и холодный тамбур. После нескольких морозных ночей оператор замечает, что подача стала нестабильной. При этом оборудование в самом помещении исправно, а автоматика сообщает о нарушении процесса.
Сотрудники могут предложить три решения: утеплить участок, установить локальный нагрев или заменить трубопровод. Но прежде нужно выяснить, что именно произошло. Возможно, в трубе действительно образуется ледяная пробка. Возможно, вязкость жидкости выросла и изменила гидравлический режим. Не исключены неисправность арматуры, загрязнение фильтра или ошибочные показания датчика. Без диагностики электрообогрев станет дополнительным расходом, а не устранением причины.
Технически грамотное задание начинается с конкретного отказа: какой параметр выходит за допустимые пределы, где это происходит, при каких внешних условиях и что показывает журнал эксплуатации. После этого определяют, требуется ли поддержание температуры среды, защита корпуса от конденсата или предотвращение промерзания отдельной коммуникации. Только тогда появляется основание говорить о нагревателе.
Пять разных задач, скрытых за словом «обогрев»
Защита от замерзания. В этом случае цель состоит в том, чтобы рабочая среда не переходила в состояние, нарушающее работу системы. Но температура замерзания зависит от состава жидкости, а не от материала трубы. Нельзя считать любой раствор аналогом воды.
Поддержание технологической температуры. Некоторым процессам требуется определённый температурный диапазон. Это уже задача технологического нагрева, а не обычной защиты от мороза. Здесь особенно важны допустимые пределы оборудования и материала.
Борьба с конденсацией. На холодных металлических поверхностях при подходящих условиях могут появляться капли влаги. Но локальный нагрев не заменяет проверку влажности, вентиляции и состояния защитных оболочек.
Противообледенение наружных элементов. Лёд на ступенях, лотках и подходах к оборудованию представляет отдельную эксплуатационную проблему. Технология обогрева таких поверхностей не является готовой инструкцией для насоса или двигателя.
Поддержка пуска после простоя. Холод влияет на материалы, смазку и динамику механизма. Однако потребность двигателя или редуктора в предпусковой подготовке определяется изготовителем оборудования. Самовольный кабель на корпусе может оказаться недопустимым.
Все пять целей требуют разных входных данных. Общим остаётся только принцип: сначала измеримый эксплуатационный результат, затем выбор технического средства.

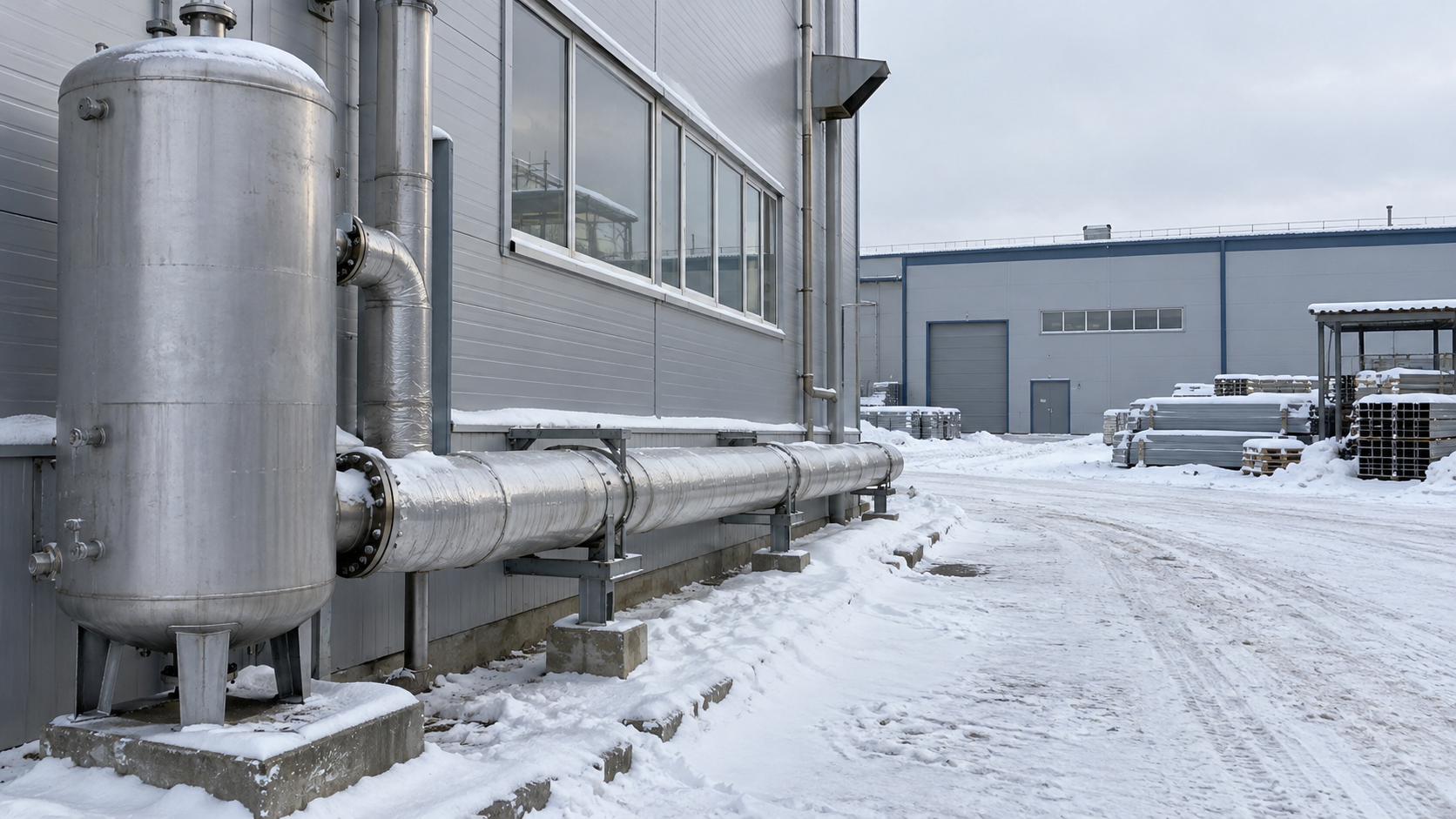

Где проходит граница между трубой, резервуаром и машиной
Труба представляет собой протяжённую систему, в которой температура меняется вдоль маршрута. На открытом участке она может остывать быстрее, чем в отапливаемом помещении. Для наружного кабельного нагрева труб существуют специально предназначенные изделия, но подбор зависит от материала, диаметра, утепления и условий эксплуатации.
Резервуар отличается большей массой и распределением температуры по объёму. Он может содержать воду или другую среду с собственными ограничениями. Нагрев внешней поверхности не гарантирует мгновенно равномерную температуру всего содержимого. Требуется оценить теплопотери, перемешивание, устройство ёмкости и требования изготовителя.
У механизма ситуация ещё сложнее. Внутри редуктора находятся смазка, уплотнения и подвижные детали, а у двигателя есть обмотки, изоляция и собственный тепловой режим. То, что корпус металлический и холодный, не означает возможность приклеить или закрепить на нём произвольную нагревательную секцию. Без подтверждения изготовителя такое вмешательство недопустимо.
Для приборного шкафа добавляются требования к электрической безопасности, размещению компонентов, влажности и вентиляции. Для всех узлов проектировщик должен определить объект нагрева и путь передачи тепла, а не только длину кабеля.
Что действительно подтверждено у Caleo | Калео
На официальной странице саморегулируемого кабеля xLayder для труб и резервуаров представлены исполнения, предназначенные для внешнего обогрева труб и ёмкостей. В частности, изделие xLayder EHL16-2CR RST описано как экранированный саморегулируемый кабель для наружного обогрева труб и резервуаров. Это подтверждает назначение конкретной модели для перечисленных типов объектов, но не превращает её в универсальный нагреватель любого промышленного механизма.
Саморегулирующийся принцип означает изменение выделения тепла в зависимости от местных температурных условий кабеля. Он не отменяет расчёт нагрузки, требований к электрической защите, проверку условий монтажа и необходимость автоматики, если она предусмотрена проектом. Допустимые области использования, рабочие параметры и конструктивные ограничения следует уточнять по актуальной документации именно выбранного исполнения.
Нет оснований переносить характеристики EHL16-2CR RST на секции для внутренних водопроводов, обогрева ступеней или плёночные тёплые полы. Тем более нельзя заявлять подтверждённое использование этого изделия для нагрева редуктора, электродвигателя, химического реактора или любой взрывоопасной зоны лишь по сходству задач. Такие случаи требуют отдельного технического подтверждения и необходимых разрешений.
Почему теплоизоляция и кабель решают разные задачи
Утепление уменьшает теплообмен с окружающей средой. Но оно не производит тепло самостоятельно. Если система долго находится на морозе, даже хорошо утеплённый участок при определённых обстоятельствах может охладиться до нежелательной температуры. Нагреватель, напротив, подводит энергию, но без продуманной конструкции может тратить её на компенсацию чрезмерных потерь.
В проекте полезно рассматривать эти меры вместе. Сначала выясняют свойства существующей теплоизоляции, состояние стыков, особенности прохода через стены, наличие опор и других возможных мест усиленного теплообмена. Затем определяют, требуется ли активный нагрев, и если да, то на каком участке.
Но утеплитель нельзя выбирать произвольно: материал должен соответствовать условиям среды, возможным температурам, влажности и требованиям пожарной безопасности. Необходимо учитывать обслуживание трубопроводной арматуры и доступ к контрольным точкам. Нагреватель не должен становиться причиной скрытия дефектов оборудования под непрозрачной оболочкой.
Карта риска вместо одинакового кабеля по всей линии
Для инженерного обследования полезно составить план участка, где отмечены источник среды, маршруты труб, клапаны, опоры, входы в здания и места прошлых отказов. На схеме выделяют известные условия: наружный воздух, обогреваемое помещение, неотапливаемая зона, влажный участок, точка обслуживания.
Этот документ нужен не для монтажного копирования. Он помогает увидеть, где эксплуатационные условия различаются и где потребуется контроль. Например, один участок может находиться под навесом, другой – на ветру, третий – внутри здания. У них разная тепловая обстановка. Иногда причина сбоя вообще находится не на открытой части трубопровода, а в арматуре или неподходящем режиме остановки.
Проектировщик должен использовать карту вместе с фактическими данными и расчётом. Нельзя превращать цветные отметки на плане в готовую кабельную раскладку без определения тепловой задачи, совместимости и безопасного монтажа.
Как выглядит честный журнал зимнего отказа
Наблюдения стоит фиксировать так, чтобы другой специалист мог восстановить последовательность событий. Нужны дата и время, наружные условия, работа оборудования, замеченные симптомы, показания предусмотренных приборов и принятые меры. Если менялся режим производства или проводились работы по обслуживанию, это тоже фиксируют.
| Наблюдение | Что уточнить | Почему это важно |
|---|---|---|
| Снижение подачи | Давление, фильтры, арматура, свойства среды | Не принять механическую неисправность за замерзание |
| Лёд возле узла | Источник влаги и маршрут воды | Не нагревать следствие вместо устранения причины |
| Холодный корпус | Рабочие ограничения изготовителя | Не устанавливать недопустимый нагреватель |
| Конденсат в шкафу | Влажность, вентиляция, герметичность | Правильно определить причину влаги |
| Повторный отказ после ремонта | Что изменилось в условиях эксплуатации | Не повторять неэффективное решение |
Журнал не требует вымышленных температурных чисел. Если измерения не проводились, лучше прямо указать отсутствие данных. Предположения о причине и подтверждённые факты должны быть разделены.
Кто отвечает за промышленный обогрев оборудования
Решение нередко проходит через несколько подразделений. Механик отвечает за работоспособность узла и доступность ремонта. Технолог понимает требования рабочей среды. Энергетик оценивает питание и электрическую безопасность. Специалист по охране труда учитывает условия рабочей зоны. Закупка рассматривает стоимость и сроки, а руководитель утверждает бюджет.
Поэтому нельзя ожидать, что один продавец кабеля заменит собой весь проект. На JournalProBiz уже рассмотрено, почему инженерное решение в B2B выбирает не один человек. Для промышленного предприятия этот организационный принцип особенно важен: техническую совместимость подтверждает один участник, эксплуатационную пригодность оценивает другой, финансовую ответственность несёт третий.
Если участники не согласовали цель нагрева, позже возникают конфликты. Электрик считает задачу выполненной после подключения кабеля, механик продолжает получать отказы, а закупщик не понимает, почему понадобилась дополнительная автоматика. Протокол согласования должен устанавливать не только комплектацию, но и ожидаемый результат.
Как не спутать антиобледенение инфраструктуры с технологическим нагревом
Снег и лёд на водостоках, ступенях или наружных дорожках относятся к другой группе задач, хотя в них тоже могут использоваться электрические нагреватели. Там первичны состояние воды, безопасность прохода, отвод осадков и сохранность здания. У технологической трубы первична рабочая среда. У машины – требования производителя и режим механизма.
Смежный пример JournalProBiz – материал о защите школьных водостоков от образования льда. Он показывает, почему важно начинать с условий объекта, а не переносить готовое решение на любую холодную конструкцию. Но схема водостока не служит инструкцией по нагреву насоса или резервуара.
Особенно осторожно нужно действовать на открытых производствах, где рядом проходят пешеходные зоны и трубопроводы. Составляя проект, разделяют обогрев коммуникации, безопасность прохода и защиту водоотведения. У каждой зоны будет собственная спецификация и критерий работоспособности.
Нужна ли автоматика и что она должна измерять
Постоянное включение нагревателя без понимания режима не является универсальным способом защиты. В одном процессе тепло требуется только при определённых условиях, в другом поддерживать параметр нужно непрерывно, в третьем включение запрещено до выполнения подготовительных операций. Эти режимы задаёт техническое задание.
Контролируемая величина должна соответствовать задаче. Датчик температуры воздуха возле двери не обязательно описывает состояние рабочей жидкости внутри трубы. Температура корпуса не всегда равна температуре технологической среды. Прибор необходимо выбирать и размещать согласно проекту, а его совместимость с системой подтверждать документацией.
Также следует продумать действия при отказе: кто получает уведомление, кто проверяет прибор, что происходит при исчезновении питания, можно ли безопасно остановить процесс. Наличие дисплея или удалённой кнопки не гарантирует полноценного контроля. Система управления полезна, когда понятно, на что она реагирует и какие действия допускает.
Электробезопасность начинается до монтажа
Производственная среда может включать влагу, пыль, вибрацию, химические вещества и механические воздействия. Эти факторы меняют требования к изделиям, соединениям, защите и обслуживанию. Нельзя выбирать систему только по линейной мощности кабеля.
Если участок относится к особым по опасности зонам, применимость оборудования необходимо подтверждать по действующим требованиям и документации. Формальное название «промышленный кабель» недостаточно. Не следует самостоятельно заявлять взрывозащиту конкретного комплекта без соответствующего подтверждения.
Подключение выполняет квалифицированный персонал. Проект определяет средства электрической защиты, способы прокладки и контроля, режимы отключения и необходимые проверки. Работник, обслуживающий механическую часть, не должен вынужденно вмешиваться в электрические соединения для обычного осмотра.
Полная стоимость решения: кабель не равен бюджету проекта
В смете сначала видна цена погонного метра. Но общая стоимость может включать обследование, проект, подготовку поверхности, согласование остановки оборудования, теплоизоляцию, управление, электрическое питание, монтаж, измерения и последующее обслуживание. Некоторые из этих работ оказываются важнее цены самого нагревателя.
Нужно учитывать и стоимость простоя. Однако нельзя называть предполагаемую экономию точным числом без исходных данных. Если предприятие редко останавливается, оценка будет одной; если линия работает без перерыва и каждый сбой вызывает потери продукции, другой. Важна не только энергия, но и надёжность процесса.
Фактическое потребление зависит от нагрузки и времени работы. Саморегулирующийся принцип не означает нулевых расходов и не гарантирует определённый процент экономии. Корректное сравнение вариантов возможно при одинаковых условиях и известной цели нагрева.
Ремонтопригодность как часть выбора оборудования
Промышленное оборудование обслуживают и модернизируют. Если кабель расположен на корпусе или трубе, будущий ремонт должен учитывать его наличие. Нельзя делать соединения и контрольные точки недоступными без соответствующего проектного решения. Исполнительная документация должна помогать технику увидеть фактическое расположение элементов.
Особенно важно предусмотреть замену арматуры, изоляции или технологической секции. На бумаге компактный нагреватель может выглядеть удобным, но если для обслуживания клапана нужно разрушать большую часть системы, эксплуатационные расходы растут. Этот вопрос следует обсуждать ещё до закупки.
Персоналу передают не только паспорт кабеля, но и инструкции по безопасному останову, осмотру и обращению с оборудованием. Отдельно фиксируют, что можно делать своими силами, а для чего нужен специалист. План обслуживания должен отражать требования производителя и особенности конкретного объекта.
Как принимать результат, если отказ проявляется только в сильный мороз
Невозможно честно подтвердить эффективность зимней защиты одним включением оборудования в тёплом цеху. Электрическая проверка и испытание системы необходимы, но не равны подтверждению результата во всех погодных условиях. Поэтому приёмку разделяют на документальную и эксплуатационную части в пределах проектных требований.
Проверяют соответствие фактического монтажа проекту, комплектность документов, выполненные испытания, настройки управления и доступность обслуживания. Если проектом предусмотрен контроль в холодный период, заранее определяют, кто собирает показания и по каким критериям оценивает работу. Нельзя обещать защиту от любых морозов без расчётных условий.
При реконструкции полезно сохранять исходный журнал отказов. Он позволит сравнить состояние объекта до и после мероприятий. Но следует учитывать изменения процесса, объёма производства и наружных условий, чтобы не приписывать оборудованию результаты, не связанные с его работой.
Проверочный маршрут для инженера перед закупкой
Сначала сформулируйте сбой в измеримых терминах. Укажите рабочую среду, материал и конструкцию узла. Соберите данные о температуре, нагрузках и режиме производства. Проверьте паспорт оборудования и ограничения изготовителя. Затем оцените состояние теплоизоляции, влажность, причины появления льда и доступность электропитания.
После этого выберите класс решения: изменение конструкции, утепление, технологическая корректировка либо допустимый локальный нагрев. Если выбран кабель, проверьте его официальное назначение и все условия монтажа. Подготовьте схему контроля, план обслуживания, требования к документации и критерии приёмки. Только теперь техническое задание становится пригодным для сравнения предложений поставщиков.
Нельзя начинать процедуру с вопроса «сколько метров кабеля купить». Такая постановка маскирует неопределённость. Если не ясно, какую температуру и в какой точке нужно поддерживать, длина нагревателя мало что объясняет.
Ошибки, которые дорого обходятся через сезон
Первая ошибка – принимать любой зимний отказ за замерзание. Вторая – считать трубу, резервуар и механизм одинаковыми объектами нагрева. Третья – переносить допуск одного изделия на весь бренд. Четвёртая – устанавливать нагреватель без проверки требований изготовителя оборудования.
Пятая ошибка – игнорировать теплоизоляцию и маршруты влаги. Шестая – выбирать автоматику только по количеству функций, не определив контролируемую среду. Седьмая – не согласовать режим эксплуатации с механиком и технологом. Восьмая – не предусмотреть безопасное обслуживание и последующую замену деталей.
Девятая ошибка касается доказательств. Подрядчик показывает, что кабель греется, но не может подтвердить соблюдение проектных условий. Десятая – не сохранять исполнительную документацию. После следующей модернизации такая система превращается в скрытый неизвестный элемент оборудования.
Когда лучше не устанавливать дополнительный нагрев
Иногда первичная диагностика показывает, что проблема связана с неисправным клапаном, загрязнением фильтра, нарушенной изоляцией или неправильно организованной вентиляцией. В этих ситуациях монтаж нагревателя может не устранить причину. Сначала требуется исправить дефект и повторно оценить условия.
Бывает и более принципиальное ограничение: изготовитель механизма не допускает внешнего нагрева выбранным способом, либо отсутствует подтверждение совместимости материалов и условий. Тогда нельзя подменять согласование уверением монтажника, что «металл всё выдержит». Следует искать другое проектное решение.
При этом отказ от кабеля не означает отказа от защиты предприятия от холода. Возможно, помогут перенос проблемного участка внутрь здания, изменение теплоизоляции, организация обслуживания или технологическая корректировка. Выбор должен опираться на диагностику и расчёт.
Практический результат, который можно требовать от проекта
Грамотно организованный промышленный обогрев оборудования имеет конкретный объект, измеримую задачу, подтверждённую совместимость и понятные условия работы. Он не обязан охватывать всю производственную линию. Нередко достаточно решить проблему одного наружного участка, но иногда локальный нагрев не является допустимой мерой вовсе.
Для предприятия важнее не количество установленного кабеля, а надёжность процесса, возможность безопасного обслуживания и отсутствие необоснованных обещаний. Если начать с анализа отказов и согласования требований всех участников, покупка оборудования станет заключительной стадией инженерного решения, а не первой попыткой угадать причину зимней остановки.
